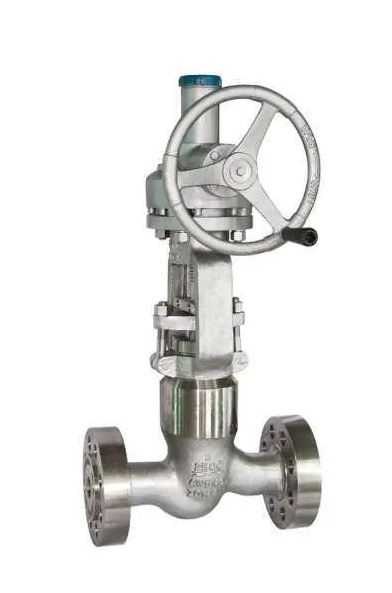

蒙乃爾合金閘閥結構緊湊、設計合理，閥門剛性好，通道流暢，流陰系數小。采用柔性石墨和四氟填料、密封可靠，操作輕便靈活。驅動方式分手動、電動、齒輪氣傳動。結構形式：彈性楔式單閘板、剛性楔式單閘板和雙閘板形式。蒙乃爾合金閘閥的結構形式的不足是在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50％時，這種閘閥對流量的控制才較敏感。而且，閘板在卻斷高速和高密度介質流時，會產生劇烈振動。如果將閥座做成V形通口并和閘板緊密的導向，則它也可用作節流。



壓力等級：PN1.0-16.0Mpa　

公稱通徑：DN15-DN1000

相對應的型號： Z11W-16M、Z11W-25M、Z11W-40M、Z11W- 64M、Z11W-100M、Z11W-16M、Z11W-25M、Z11W-40M、Z11W-64M、Z11W-100M、Z40W-16M、 Z40W-25M、Z40W-40M、Z40W-64M、Z40W-100M、Z40W-16M、Z40W-25M、Z40W-40M、Z40W- 64M、Z40W-100M

適用介質：強腐蝕性介質。



設計標準：GB/T12234、API600、API6D

結構長度：GB/T12221、ASME B16.10

連接法蘭：HG、GB、JB、API、ANSI、ISO、BS、DIN

試驗標準：JB/T9092、GB/T13927、API598



M-30C、Monel400、Monelk500
